影響導(dǎo)熱系數(shù)的主要因素

導(dǎo)熱系數(shù)是指在穩(wěn)定傳熱條件下，1m厚的材料，兩側(cè)表面的溫差為1度（K，°C）,在1秒內(nèi)，通過(guò)1平方米面積傳遞的熱量，用λ表示，單位為瓦/米·度，w/m·k（W/m·K,此處的K可用℃代替）。導(dǎo)熱系數(shù)是衡量保溫材料保溫性能的重要指標(biāo)之一，表示材料在穩(wěn)定傳熱狀況下的導(dǎo)熱能力。它主要與材料的成分、分子結(jié)構(gòu)和材料使用環(huán)境濕度有關(guān)。所以贏勝橡塑材料結(jié)構(gòu)上采用完全閉泡型，且均勻細(xì)密，有效降低材料的吸濕率，從而保證了導(dǎo)熱系數(shù)的長(zhǎng)期穩(wěn)定性。

通常把導(dǎo)熱系數(shù)較低的材料稱(chēng)為保溫材料(我國(guó)國(guó)家標(biāo)準(zhǔn)規(guī)定，凡平均溫度不高于350℃時(shí)導(dǎo)熱系數(shù)不大于0.12W/(m·K)的材料稱(chēng)為保溫材料），而把導(dǎo)熱系數(shù)在0.05 W/(m·K)以下的材料稱(chēng)為高效保溫材料。世界上好的保溫材料是—干燥的，不流動(dòng)的空氣在0℃為0.026W/（m.k)。

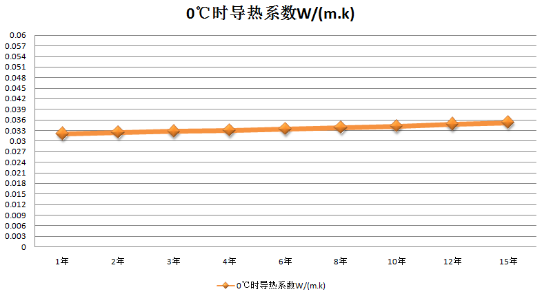

WINCELL 贏勝橡塑采用了特殊的配方工藝，具有完全閉泡的內(nèi)部結(jié)構(gòu)，導(dǎo)熱系數(shù)更低更穩(wěn)定，長(zhǎng)期運(yùn)行節(jié)能效果明顯贏勝橡塑初始導(dǎo)熱系數(shù)在0℃時(shí)，為 0.032W/(m.k)。

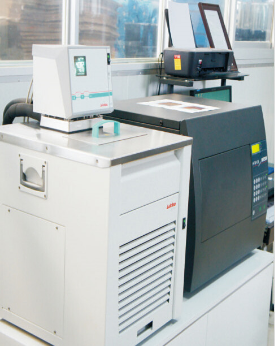

影響保溫材料導(dǎo)熱系數(shù)的主要因素：

1、溫度；溫度對(duì)各類(lèi)絕熱材料導(dǎo)熱系數(shù)均有直接影響，溫度提高，材料導(dǎo)熱系數(shù)上升。

2、含濕率；所有的保溫材料都具有多孔結(jié)構(gòu)，容易吸濕。當(dāng)含濕率大于5%~10%，材料吸濕后濕分占據(jù)了原被空氣充滿(mǎn)的部分氣孔空間，引起其有效導(dǎo)熱系數(shù)明顯升高。

3、容重；容重是材料氣孔率的直接反映，由于氣相的導(dǎo)熱系數(shù)通常均小于固相導(dǎo)熱系數(shù)，所以保溫材料都具有很大的氣孔率即很小的容重。一般情況下，增大氣孔率或減少容重都將導(dǎo)致導(dǎo)熱系數(shù)的下降。

4、松散材料的粒度；常溫時(shí)，松散材料的導(dǎo)熱系數(shù)隨著材料粒度減小而降低，粒度大時(shí)，顆粒之間的空隙尺寸增大，其間空氣的導(dǎo)熱系數(shù)必然增大。粒度小者，導(dǎo)熱系數(shù)的溫度系數(shù)小。

5、熱流方向；導(dǎo)熱系數(shù)與熱流方向的關(guān)系，僅僅存在于各向異性的材料中，即在各個(gè)方向上構(gòu)造不同的材料中。 傳熱方向和纖維方向垂直時(shí)的絕熱性能比傳熱方向和纖維方向平行時(shí)要好一些；同樣，具有大量封閉氣孔的材料的絕熱性能也比具大量有開(kāi)口氣孔的要好一些。 氣孔質(zhì)材料又進(jìn)一步分成固體物質(zhì)中有氣泡和固體粒子相互輕微接觸兩種。纖維質(zhì)材料從排列狀態(tài)看，分為方向與熱流向垂直和纖維方向與熱流向平行兩種情況。一般情況下纖維保溫材料的纖維排列是后者或接近后者，同樣密度條件下，其導(dǎo)熱系數(shù)要比其它形態(tài)的多孔質(zhì)保溫材料的導(dǎo)熱系數(shù)小得多。

6、填充氣體的影響；絕熱材料中，大部分熱量是從孔隙中的氣體傳導(dǎo)的。因此，絕熱材料的熱導(dǎo)率在很大程度上決定于填充氣體的種類(lèi)。低溫工程中如果填充氦氣或氫氣，可作為一級(jí)近似，認(rèn)為絕熱材料的熱導(dǎo)率與這些氣體的熱導(dǎo)率相當(dāng)，因?yàn)楹夂蜌錃獾臒釋?dǎo)率都比較大。

7、比熱容；絕熱材料的比熱容對(duì)于計(jì)算絕熱結(jié)構(gòu)在冷卻與加熱時(shí)所需要冷量（或熱量）有關(guān)。在低溫下，所有固體的比熱容變化都很大。 在常溫常壓下，空氣的質(zhì)量不超過(guò)絕熱材料的5%，但隨著溫度的下降，氣體所占的比重越來(lái)越大。因此，在計(jì)算常壓下工作的絕熱材料時(shí)，應(yīng)當(dāng)考慮這一因素。

8、線膨脹系數(shù)；計(jì)算絕熱結(jié)構(gòu)在降溫（或升溫）過(guò)程中的牢固性及穩(wěn)定性時(shí)，需要知道絕熱材料的線膨脹系數(shù)。如果絕熱材料的線膨脹系數(shù)越小，則絕熱結(jié)構(gòu)在使用過(guò)程中受熱脹冷縮影響而損壞的可能性就越小。大多數(shù)絕熱材料的線膨脹系數(shù)值隨溫度下降下降而顯著下降。
